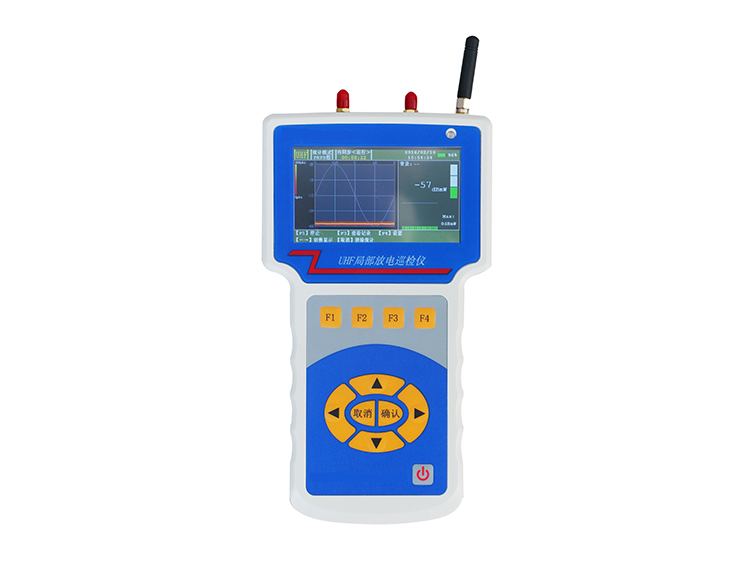

JZ5005 UHF局部放電巡檢儀是我公司總結多年局部放電測量經驗，采用特高頻(UHF)測量和超聲波(US)測量兩種新興技術設計的數字化局部放電帶電檢測專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大、濾波、數據采集、數據處理、局部放電參數計算，圖譜繪制，試驗報告自動生成，從而完成局部放電的智能化測量與分析。本設備采用手持式設計、Wince系統開發；設備輕巧、攜帶方便、測量快速、便于現場使用；界面友好、操作簡單、刷新速率高；功能完善、抗干擾能力強、測量準確。本儀器在檢測過程中對待檢測電力設備沒有任何損害，且對設備的運行沒有任何影響。根據UHF和US方法的多種檢測模式得到的圖譜對檢測電力設備絕緣缺陷或隱患進行診斷分析，可清楚的判斷該電力設備的運行狀態。
產品特點
※ 體積小，重量輕，攜帶方便，便于現場使用。
※ HFCT測量采用波形模式、統計模式（峰值圖、PRPD圖、PRPS圖）、脈沖模式等多種測量方式。
※ 超聲（US）測量采用波形模式、連續模式、相位模式等多種測量方式。
※ 時域波形多周波顯示模式，精準判斷干擾與放電。
※ 軟件提供放電譜圖專家?guī)煲约爸悄茉\斷系統，精確判斷故障放電類型。
※ 通過測量超聲波信號的聲壓大小，推測放電的強弱，能精確定位局部放電位置。
※ 具備數據保存功能，可以實現數據回放功能。
※ 巡檢數據可通過SD卡或者U盤等導出到PC機中，從而完成用戶報告的創建。
技術參數
|
主機參數 |
||
|
可檢測通道數 |
2個通道，1個UHF通道，1個US通道 |
|
|
采樣精度 |
12bit |
|
|
同步方式 |
內同步，外同步，光同步 |
|
|
UHF參數 |
||
|
檢測帶寬 |
300MHz-1.5GHz |
|
|
輸出方式 |
SMA頭輸出 |
|
|
接收方式 |
天線接收 |
|
|
傳輸方式 |
同軸電纜 |
|
|
檢測靈敏度 |
<-60dBm |
|
|
US參數 |
||
|
頻帶 |
20-120kHz |
|
|
增益 |
40dB±1dB |
|
|
峰值靈敏度 |
>70dB |
|
|
均值靈敏度 |
>50dB |
|
|
動態范圍 |
>80dB |
|
|
硬件 |
||
|
顯示屏 |
4.3”TFT真彩色液晶顯示屏 |
|
|
分辨率 |
480×272 |
|
|
操作 |
薄膜按鍵 |
|
|
存儲 |
SD卡標配16G卡，最大支持32G |
|
|
接口 |
3.5mm立體聲耳機插孔 |
|
|
|
DC-005低壓直流充電器輸入口 |
|
|
|
充電LED指示燈 |
|
|
|
RS232調試口 |
|
|
|
USBD同步口 |
|
|
|
USB2.0 |
|
|
|
網口 |
|
|
|
SD卡插槽 |
|
|
電源 |
||
|
內部電源 |
電池供電（16.8V鋰電池） |
|
|
正常工作時間 |
約7小時，充滿時間約3小時 |
|
|
尺寸 |
||
|
長×寬×高 |
235mm×133mm×48mm |
|
|
重量 |
0.85kg |
|
|
環境 |
||
|
使用環境溫度 |
-20℃至50℃ |
|
|
存儲環境溫度 |
-40℃～70℃ |
|
|
濕度 |
10%-90%（非冷凝） |
|
|
海拔高度 |
≤3000m |
|
